Zestaw do skanowania laserowego 3D Shtrikh-2M

* Podczas skanowania materiałów przezroczystych i lustrzanych należy nanieść na powierzchnię specjalny spray do skanowania laserowego.

** Głębokość skanowania jest określona przez zakres roboczy czujnika laserowego.

Istnieje możliwość wyposażenia zestawu do skanowania laserowego 3D w czujnik o innym zakresie roboczym (Seria RF603, zob. www.riftek.com/products/laser_triangulation_sensor/ ).

Czujnik laserowy jest instalowany na układzie ruchu maszyny. W trybie skanowania układ CNC przesuwa czujnik linia po linii ("wężem") nad prototypem wyrobu. Czujnik mierzy odległość (współrzędną Z) do powierzchni wyrobu. Odczyt danych z czujnika jest synchronizowany z jego ruchem (współrzędne XY), a wynik jest przesyłany do komputera PC przez port Ethernet. W ten sposób tworzona jest tablica współrzędnych XYZ powierzchni, czyli zdigitalizowany model prototypu. Model ten jest zapisywany jako chmura punktów, a także w formacie STL nadającym się do dalszego wykorzystania w układach CNC.

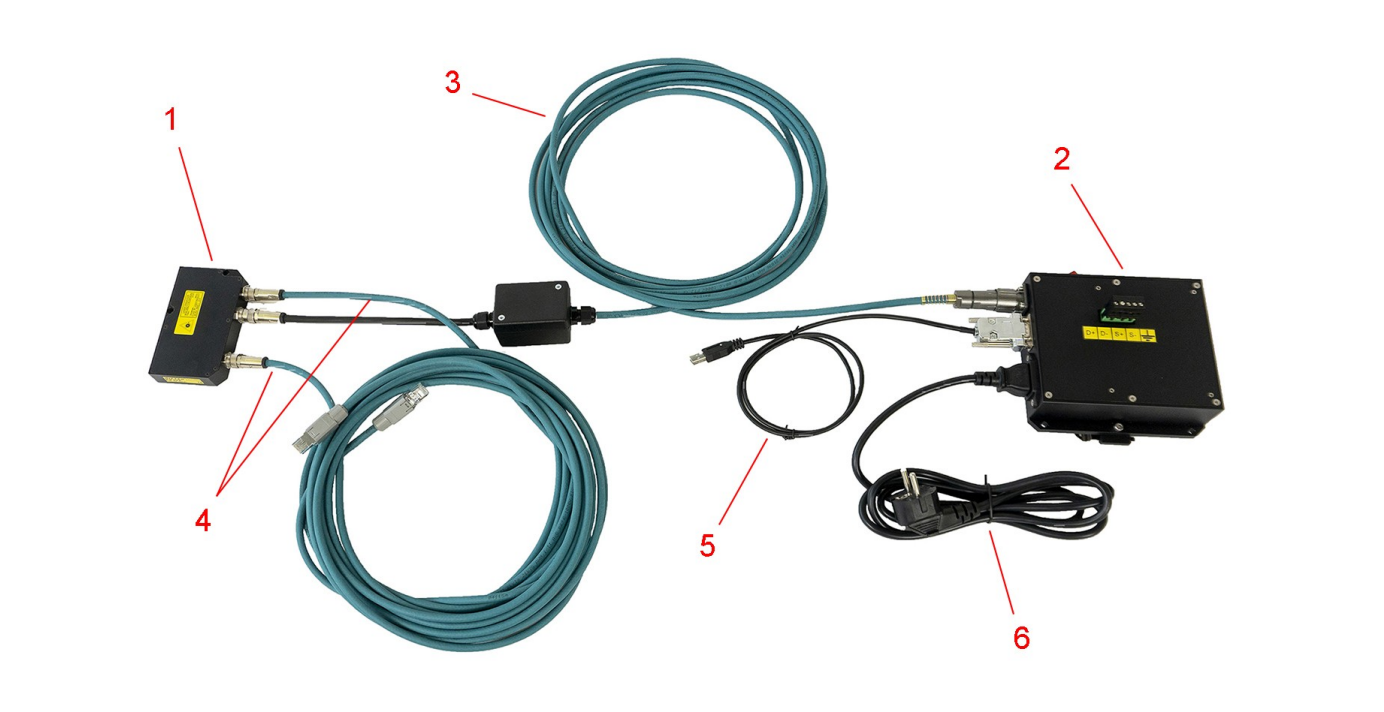

Główne elementy:

Oznaczenia:

1 - Czujnik laserowy (RF603 lub RF603B, na rysunku - RF603B).
2 - Moduł synchronizacji.
3 - Kabel do podłączenia czujnika laserowego do modułu synchronizacji.
4 - Kable Ethernet do podłączenia czujnika laserowego do komputera PC (w wersji z RF603 - jeden kabel Ethernet).
5 - Kabel USB-RS485 do podłączenia modułu synchronizacji do komputera PC.
6 - Kabel zasilający 220 V.

UWAGA: Dla wersji zestawu z dwuokularowym czujnikiem laserowym (RF603B) dostarczany jest również przełącznik sieciowy oraz kabel krosowy.
