Maszyna pomiarowa jest przeznaczona do bezkontaktowego pomiaru parametrów geometrycznych obiektów, w szczególności wahaczy zawieszenia, i stanowi samodzielny system sprzętowo-programowy.
Charakterystyki techniczne maszyny mogą zostać zmienione pod konkretne zadanie.
Maszyna pomiarowa laserowa 3D RF1010SL
Maszyna pomiarowa laserowa 3D RF1010SL
| Parametr | Wartość | |
| Zakres skanowania oś Y, mm | 370 | |
| Zakres skanowania, oś Z, mm | 135 | |
| Zakres skanowania X (początek pomiaru, oś Z), mm | 45 | |
| Zakres skanowania X (koniec pomiaru, oś Z), mm | 70 | |
| Dokładność pomiaru, osie X, Z, µm | ±50 | |
| Dokładność pomiaru, oś Y, µm | ±20 | |
| Częstotliwość próbkowania, profili/s | 250 | |
| Prędkość, mm/s | do 80 | |
| Kontrolowane parametry | zob. punkt 10.1.2. w instrukcji | |
| Wymiar, mm | 730x415x180 | |
| Masa, kg | 40 | |
| Zasilanie |
sieć prądu przemiennego o częstotliwości (50 ± 1) Hz, |
|
| Pobór mocy, W | 300 | |
| Warunki środowiskowe | Temperatura otoczenia: +1..+350 C Wilgotność względna 25-65% | |
Działanie maszyny opiera się na zasadzie skanowania laserowego 3D obiektu/obiektów z następczym zbudowaniem komputerowego modelu 3D i wyznaczeniem parametrów geometrycznych z modelu.

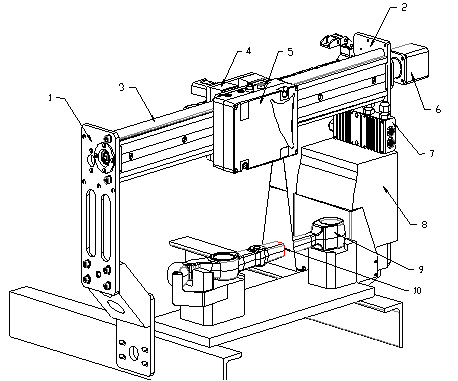

Konstrukcja maszyny jest przedstawiona na Rysunku 1 (maszyna ze zdjętą osłoną).
Maszyna obejmuje dwie kolumny 1,2, zamknięte prowadnicą 3. Wózek 4, niosący skaner laserowy 5, jest zamontowany na prowadnicy 3. Zamontowany na kolumnie 1 silnik krokowy 6 jest połączony ze śrubą kulową (nie pokazano), która napędza wózek 4. W skrajnych położeniach wózka 4 zamontowane są wyłączniki krańcowe (nie pokazano). Na kolumnie znajdują się blok sygnałowy 7 oraz zasilacz 8
2. Promieniowanie skanera laserowego 5 jest formowane w linię i rzutowane na kontrolowany obiekt 9. Powstały obraz konturu (profilu przekroju poprzecznego) 10 obiektu jest analizowany przez procesor sygnałowy skanera, który oblicza odległość do obiektu (współrzędną Z punktów) dla każdego z wielu punktów wzdłuż linii lasera na obiekcie (współrzędną X punktów).

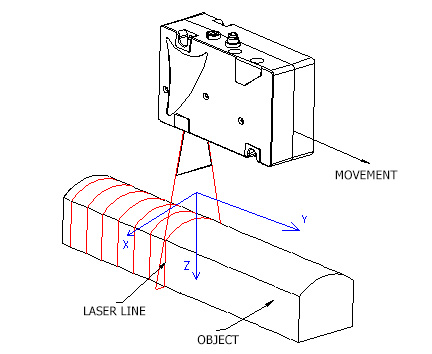

Maszyna działa w następujący sposób. Skaner laserowy zamontowany na wózku przemieszcza się wzdłuż obiektu, przy czym kierunkiem ruchu jest współrzędna Y. Skaner laserowy wyznacza współrzędne punktów profilu obiektu (X, Z) w stałych, regularnych odstępach liniowych wzdłuż współrzędnej Y, określonych przez napęd silnika krokowego, rys. 2.
Wynikiem jest komputerowy model 3D obiektu w postaci chmury punktów (Point Cloud) z ustalonymi współrzędnymi profilu (X,Y,Z). Wymagane parametry geometryczne są obliczane z uzyskanego modelu obiektu.
