Maszyna jest przeznaczona do precyzyjnego pomiaru parametrów geometrycznych (średnice, owalność i stożkowatość) części typu wał.
Obszar zastosowania: produkcja wielkoseryjna.
Maszyna do pomiaru geometrii wałów serii RF800
Maszyna do pomiaru geometrii wałów serii RF800
| Nazwa parametru | Wartość |
| Długość wału, mm | 160...750 |
| Średnica wału, mm | 5...30 |
| Dokładność, μm | ±1 |
| Czas pomiaru wału o maksymalnej długości, s, nie więcej niż | 20 |
| Liczba kontrolowanych stref wału i ich położenie | Wartość programowalna |
| Maksymalna masa wału, kg | 2 |
| Mierzone parametry | Średnica, owalność, stożkowatość |
| Sortowanie "OK"-"NOK" | Tak |
| Możliwość sortowania według grup | Tak |
| Zasilanie | Trójfazowa sieć prądu przemiennego o częstotliwości (50 ± 1) Hz, napięcie znamionowe 220 / 380V z dopuszczalnym odchyleniem napięcia ±10%. |
| Pobór mocy, W | 100 |
| Odporność środowiskowa |
Temperatura otoczenia podczas pracy: +1...+35°C Wilgotność względna przy 25°C: 65% |
| Tryb pracy | 3 zmiany, 6 dni w tygodniu |
| Wymiary, mm | 380x428x1079 |
| Uwaga! Parametry maszyny mogą zostać zmienione pod konkretne zadanie. | |

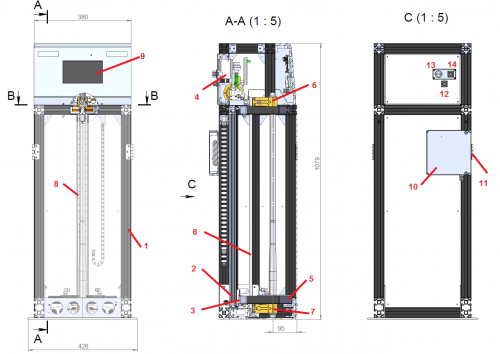

Budowę maszyny (bez drzwi ochronnych) przedstawiono na Rysunku 3.
Maszyna zawiera ramę (1), na której zamontowano prowadnicę liniową (2) systemu przesuwu liniowego. Prowadnica liniowa wyposażona jest w wózek (3) napędzany silnikiem krokowym (4).
Na wózku (3) zamontowano mikrometr optyczny (5). Czujniki krańcowe (niepokazane) służą do monitorowania pozycji krańcowych mikrometru. Stół z dwoma stożkami Morse'a (6 i 7) służy do mocowania kontrolowanego wału. Stożki Morse'a zamontowano na belce (8) umieszczonej wzdłuż prowadnicy liniowej. Jeden z czujników krańcowych zamontowano na górnym stożku, który można przemontowywać wzdłuż belki (8) w celu kontroli wałów o różnej długości.
Ponadto maszyna posiada wzorzec, który jest częścią górnego stożka Morse'a. Wzorzec przeznaczony jest do automatycznej rekalibracji mikrometru w celu wyeliminowania błędu pomiaru spowodowanego zmianą temperatury maszyny.

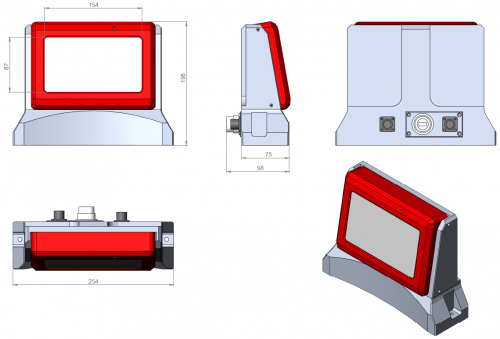

Maszyna zawiera minikomputer (9) z graficznym ekranem dotykowym. Minikomputer jest wyposażony w specjalne oprogramowanie przeznaczone do sterowania maszyną i wyświetlania wyników. Minikomputer można wbudować w maszynę (jak pokazano na Rysunku 3) lub zainstalować na specjalnym stojaku (patrz Rysunek 4).
Z tyłu maszyny znajduje się zasilanie 220/24V (10) z wyłącznikiem automatycznym (11), złącze przełącznika nożnego (12), złącze USB (13) do napędu USB (na przykład do przesyłu danych) oraz złącze Ethernet (14), na przykład do podłączenia do komputera PC.
Rysunek 3
Rysunek 4
Po zaprogramowaniu algorytmu pomiaru (położenie i liczba kontrolowanych stref wzdłuż wału, tolerancje itp. — patrz opis oprogramowania) operator umieszcza wał w maszynie. Po komendzie operatora (za pomocą przełącznika nożnego lub przycisku programowego na ekranie dotykowym) system przesuwu liniowego przemieszcza mikrometr wzdłuż wału. Dane z mikrometru (średnice wału w dwóch wzajemnie prostopadłych przekrojach) zsynchronizowane z liniowym położeniem mikrometru trafiają do komputera, gdzie obliczane są wymagane parametry (średnica wału i błąd kształtu wału).
