Laserowa maszyna pomiarowa jest przeznaczona do bezkontaktowego skanowania i pomiaru geometrii powierzchni wewnętrznej otworu centralnego koła. Przyrząd pomiarowy jest stosowany na linii produkcyjnej kół ze stopów lekkich jako narzędzie kontroli jakości.
W wyniku pomiarów uzyskuje się następujące parametry geometryczne:
- średnica wewnętrzna,
- profil powierzchni,
- okrągłość.
Urządzenie może zostać przystosowane do dowolnego podobnego zadania pomiaru i kontroli otworu.
RF096-50/70-200-Clb
Przyrząd pomiarowy średnicy wewnętrznej otworu centralnego koła
| Nazwa parametru | Wartość | |
| Zakres pomiarowy, mm | 50...70 | |
| Rozdzielczość przestrzenna (punkty/obrót) | 3200 | |
| Dokładność pomiaru, µm | ±5 | |
| Głębokość pomiaru, mm | 200 | |
| Cykl pomiarowy, nie więcej, s | 20 | |
| Źródło światła | czerwony laser półprzewodnikowy, długość fali 660 nm | |
| Moc wyjściowa, mW | <1 | |
| Klasa bezpieczeństwa lasera | 2 (IEC60825-1) | |
| Interfejs wyjściowy | RS232 (maks. 460,8 kbit/s) lub RS485 (maks. 460,8 kbit/s) | |
| Zasilanie, V | 9 ...24 | |
| Pobór mocy, W | 3 (tryb czuwania), 20 (tryb skanowania) | |
| Odporność środowiskowa: | ||
| Stopień ochrony | IP67 | |
| Drgania | 20g/10...1000Hz, 6 godzin, dla każdej z osi XYZ | |
| Udar | 30 g / 6 ms | |
| Temperatura pracy, °C | -10...+60 (-30...+60 dla czujników z wbudowaną grzałką) | |
| Dopuszczalne oświetlenie otoczenia, lx | 30000 | |
| Wilgotność względna | 5-95% (bez kondensacji) | |
| Temperatura przechowywania, °C | -20...+70 | |
| Materiał obudowy | aluminium | |
| Masa (bez kabla), gram |
4000 gramów 2000 gramów |
|

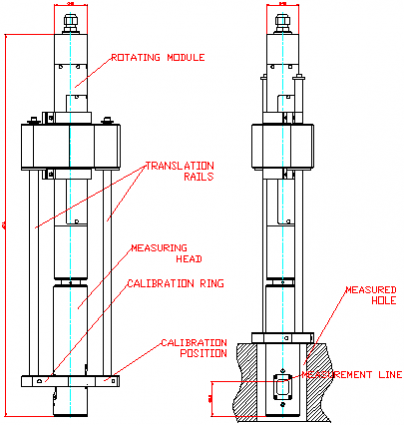

Działanie systemu opiera się na skanowaniu powierzchni elementu przez obracające się laserowe czujniki triangulacyjne.
Aby uzyskać wymaganą dokładność w całym zakresie pomiarowym, przyrząd pomiarowy zawiera dwa czujniki laserowe w jednej głowicy pomiarowej. Głowica pomiarowa jest zamontowana na module obrotowym. System zawiera również pierścień kalibracyjny umieszczony z możliwością przesuwu liniowego wzdłuż głowicy pomiarowej.
W stanie początkowym pierścień kalibracyjny znajduje się na poziomie linii pomiarowej czujników laserowych. Promieniowanie lasera półprzewodnikowego z czujników jest ogniskowane na powierzchni pierścienia. Promieniowanie odbite od powierzchni jest zbierane przez soczewkę wejściową czujników.
Głowica pomiarowa jest obracana, a czujniki laserowe skanują powierzchnię wewnętrzną pierścienia. System przesyła współrzędne biegunowe powierzchni (odległość od osi obrotu mierzoną przez czujniki oraz odpowiadający jej kąt obrotu) do komputera w celu obliczenia wymaganych parametrów geometrycznych do kalibracji systemu.
W celu pomiaru średnicy otworu centralnego obręczy głowica jest wprowadzana do otworu na zadaną głębokość. Jednocześnie pierścień kalibracyjny jest odsuwany z linii pomiarowej przez powierzchnię zewnętrzną obręczy. Głowica pomiarowa jest obracana, a komputer odbiera współrzędne powierzchni wewnętrznej do obliczenia średnicy wewnętrznej.
RF096-Dmin/Dmax-L-Clb
| Symbol | Opis |
| Dmin | Minimalna średnica pomiarowa, mm |
| Dmax | Maksymalna średnica pomiarowa, mm |
| L | Głębokość pomiaru, mm |
| Clb | Opcja autokalibracji |
Przykład: RF096-50/70-200-Clb – System pomiaru średnicy wewnętrznej otworu RF096, zakres pomiarowy - 50...70 mm, głębokość pomiaru - 200 mm, opcja autokalibracji.
