System jest przeznaczony do bezkontaktowego skanowania i pomiaru wymiarów wewnętrznych obiektów o specjalnym profilu.
RF096-170x110
System pomiaru prostokątnego profilu wewnętrznego
| Nazwa parametru | Wartość | |
| Odległość bazowa/zakres pomiarowy (czujnik #1), mm | 25/25 | |
| Odległość bazowa/zakres pomiarowy (czujnik #2), mm | 55/30 | |
| Odległość bazowa/zakres pomiarowy (czujnik #3), mm | 55/30 | |
| Dokładność pomiaru profilu, mm | ±0,02 | |
| Rozdzielczość przestrzenna (punkty/obrót) | 3200 | |
| Źródło światła | czerwony laser półprzewodnikowy, długość fali 660 nm | |
| Moc wyjściowa lasera, mW | <1 | |
| Klasa bezpieczeństwa lasera | 2 (IEC60825-1) | |
| Kształt wiązki lasera | Okrągły | |
| Interfejs wyjściowy | Ethernet (UDP) | |
| Zasilanie, V | 9…24 | |
| Pobór mocy, W | 5 (tryb czuwania), 12 (tryb skanowania) | |
| Odporność środowiskowa: | ||
| Drgania | 20g/10…1000Hz, 6 godzin, dla każdej z osi XYZ | |
| Udar | 30 g / 6 ms | |
| Dopuszczalne oświetlenie otoczenia, lx | 30000 | |
| Wilgotność względna | 5-95% (bez kondensacji) | |
| Temperatura pracy otoczenia, °C | 0…+45 | |
| Temperatura przechowywania, °C | -20…+70 | |
| Materiał obudowy | aluminium, szkło | |
| Masa (bez kabla), gram | 1500 gramów | |
Działanie systemu opiera się na skanowaniu wewnętrznej powierzchni otworu przez obracające się laserowe czujniki triangulacyjne.
System zawiera głowicę pomiarową z trzema czujnikami laserowymi wewnątrz, Rysunek 1.
Głowica pomiarowa jest zamontowana na module obrotowym. Promieniowanie laserów półprzewodnikowych z czujników jest ogniskowane na powierzchni obiektu. Promieniowanie odbite od powierzchni jest zbierane przez soczewkę wejściową czujników. Obracające się czujniki laserowe skanują wewnętrzną powierzchnię obiektu, a system przesyła współrzędne biegunowe powierzchni (odległość od osi obrotu mierzona przez czujniki oraz odpowiadający kąt obrotu) do PC w celu obliczenia wymaganych parametrów geometrycznych.
Wymiary gabarytowe i montażowe systemu przedstawiono na Rysunku 1.

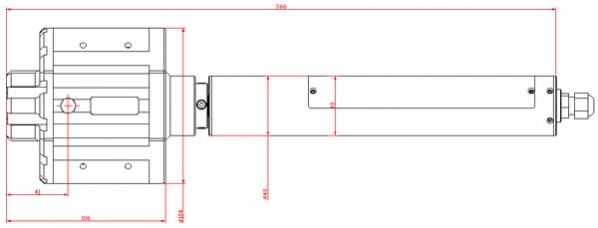

Rysunek 1. Wymiary gabarytowe i montażowe systemu
RF096-LxW
| Symbol | Opis |
| L | Długość profilu, mm |
| W | Szerokość profilu, mm |
Przykład: RF096-170x110 – System pomiaru prostokątnego profilu wewnętrznego, zakres pomiarowy: długość - 170 mm , szerokość - 110 mm.
