System przeznaczony jest do bezkontaktowego wykrywania zanieczyszczeń wewnątrz okrągłych rowków różnych elementów technologicznych, na przykład zacisków hamulcowych itp. System może być również wykorzystywany do profilowania uszczelnień rowków (kontrola odkształcenia uszczelnienia).
Laserowy system kontroli zanieczyszczeń RF096-Insp
Laserowy system kontroli zanieczyszczeń RF096-Insp
| Parametr | Wartość | |
| Zakres średnic kontrolowanych rowków, mm | 35...53 | |
| Minimalny rozmiar wykrywanych zanieczyszczeń, mm | 0,03 (grubość) x 0,1 x 0,1 | |
| Rozdzielczość przestrzenna (punkty/obrót) | 3200 | |
| Liniowość czujnika laserowego, µm | ±10 | |
| Czas kontroli, s | 1,2 | |
| Źródło światła | czerwony laser półprzewodnikowy, długość fali 660 nm | |
| Moc wyjściowa, mW | <1 | |
| Klasa bezpieczeństwa lasera | 2 (IEC60825-1) | |
| Kształt wiązki lasera | Okrągły | |
| Rozmiar plamki lasera, mm | 0,1 (początek zakresu) - 0,2 (środek zakresu) - 0,35 (koniec zakresu) | |
| Interfejs wyjściowy | parametryzacja, przesyłanie danych profilu i wyników kontroli | Ethernet (UDP) |
| logiczne (AL) | 0…1 (niski poziom) - zasilanie (wysoki poziom), V | |
| Wejście poleceń (IN) | 0...1 (niski poziom) - 4,5...24 (wysoki poziom), V | |
| Zasilanie, V | 9 …24 | |
| Pobór mocy, W | 3 (tryb czuwania) , 20 (tryb skanowania) | |
| Odporność na warunki otoczenia | Stopień ochrony | IP67 |
| Drgania | 20g/10…1000Hz, 6 godzin, dla każdej z osi XYZ | |
| Udar | 30 g / 6 ms | |
| Temperatura pracy, °C | -10…+60, (-30…+60 dla czujników z wbudowaną grzałką), | |
| Dopuszczalne oświetlenie otoczenia, lx | 30000 | |
| Wilgotność względna | 5-95% (bez kondensacji) | |
| Temperatura przechowywania | -20…+70 , °C | |
| Materiał obudowy | aluminium | |
| Masa (bez kabla) | 1100 gramów + uchwyt magnetyczny (280 gramów) | |
Działanie systemu opiera się na skanowaniu powierzchni elementu za pomocą dwuokularowego laserowego czujnika triangulacyjnego.

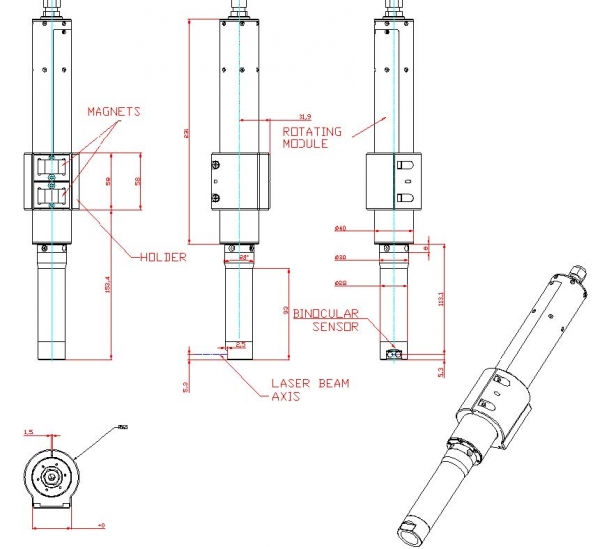

System zawiera czujnik laserowy zamontowany na module obrotowym (Rysunek 1.).
Promieniowanie lasera półprzewodnikowego z czujnika jest skupiane na powierzchni elementu.
Promieniowanie odbite od powierzchni jest zbierane przez dwie soczewki wejściowe czujnika. Czujnik obraca się i skanuje powierzchnię. Odległość do powierzchni, mierzona przez czujnik laserowy, oraz odpowiadający jej kąt obrotu tworzą współrzędne biegunowe powierzchni. Wbudowany procesor sygnałowy analizuje profil powierzchni i wykrywa obecność zanieczyszczeń na powierzchni.
