System jest przeznaczony do bezkontaktowego pomiaru szerokości materiałów arkuszowych, takich jak taśmy, płyty, blachy i tym podobne. Jest to autonomiczny system sprzętowo-programowy, który zawiera mikrometry optyczne oraz urządzenie wskazujące.
Parametry systemu można zmieniać dla konkretnego zadania.
System pomiaru szerokości RF590
System pomiaru szerokości. Specyfikacja
| Nazwa parametru | Wartość | |
| Zakres pomiarowy szerokości, mm | na życzenie | |
| Dokładność pomiaru szerokości, μm |
do ±1 μm, w zależności od dokładności mikrometru zastosowanego w systemie |
|
| Interfejs wejściowy, podłączenie czujników | RS485 | |
| Interfejs wyjściowy, przesył wyników | Ethernet | |
| Wyjście logiczne (OK/NOK) | Otwarty kolektor | |
| Wejście enkodera TTL | TTL | |
| Aktualizacja oprogramowania, transfer danych | USB | |
| Prędkość pomiaru, pomiary/sekundę | do 10 000 | |
| Zasilanie, V | 220 (±10 %) dla sieci prądu przemiennego o częstotliwości 50 (±1) Hz | |
| Pobór mocy, W | 10 | |
| Warunki pracy: | ||
| Temperatura otoczenia, °C | +1...+35 | |
| Wilgotność względna, % | 65 (przy 25°C) | |
Uwaga: Parametry systemu można zmieniać dla konkretnego zadania.
Metoda pomiaru opiera się na zastosowaniu mikrometrów optycznych (mikrometru), które mierzą położenie krawędzi materiału arkuszowego.

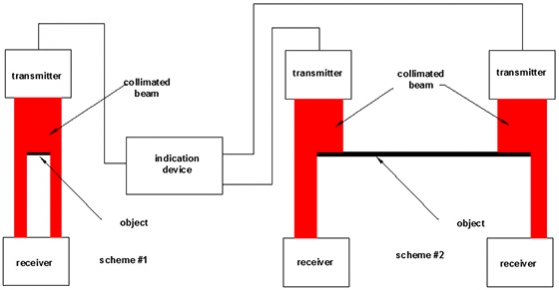

W zależności od szerokości obiektu możliwe są dwie wersje systemu: system z jednym mikrometrem (zakres roboczy mikrometru jest większy niż szerokość obiektu), Schemat #1, oraz system z dwoma mikrometrami (szerokość obiektu jest większa niż zakres roboczy mikrometru), Schemat #2.
Rysunek 1. Schemat #1 z jednym mikrometrem (po lewej) oraz Schemat #2 z dwoma mikrometrami (po prawej)
