System jest przeznaczony do zautomatyzowanej kontroli średnic otworów dna sitowego.
System pomiaru otworów den sitowych Seria RF013
Podstawowe dane techniczne
| Parametr | Wartość | |
| Zakres pomiarowy średnicy wewnętrznej, mm |
10...45 (dwie sondy o zakresach pomiarowych 10...20 i 16...45) |
|
| Błąd pomiaru ID, mm |
sonda 10...20: ±0,004 sonda 16...45: ±0,008 |
|
| Zakres głębokości otworu, mm | 0...120 (określany przy zamawianiu) | |
| Czas pomiaru jednego otworu, nie więcej niż, s | 1,5 | |
| Cykl pomiarowy (z przejściem między otworami), nie więcej niż, s | 5 | |
| Nominalna prędkość obrotowa sondy, obr/s | 10 | |
| Źródło światła |
czerwony laser półprzewodnikowy, długość fali 660 nm |
|
| Moc wyjściowa lasera, mW | <1 | |
| Klasa bezpieczeństwa lasera | 2 (IEC60825-1) | |
| Interfejs | Wi-Fi | |
| Zasilanie sondy | Akumulatory NCR18650GA, 3.7V | |
| Masa sondy, kg | 0,6 | |
| Masa tabletu, kg | 1,5 | |
| Masa całkowita, kg | 15 | |
| Dopuszczalna niestabilność prędkości wrzeciona maszyny | ≤ 10% | |
| Czas pracy ciągłej między wymianami akumulatora | co najmniej 4 godziny | |
System może wykorzystywać jedną lub więcej laserowych sond triangulacyjnych RF609-Wi-Fi. Liczba czujników i zakresy są określane podczas składania zamówienia.
Główne elementy laserowego czujnika triangulacyjnego oraz wymiary gabarytowe przedstawiono na poniższych rysunkach:

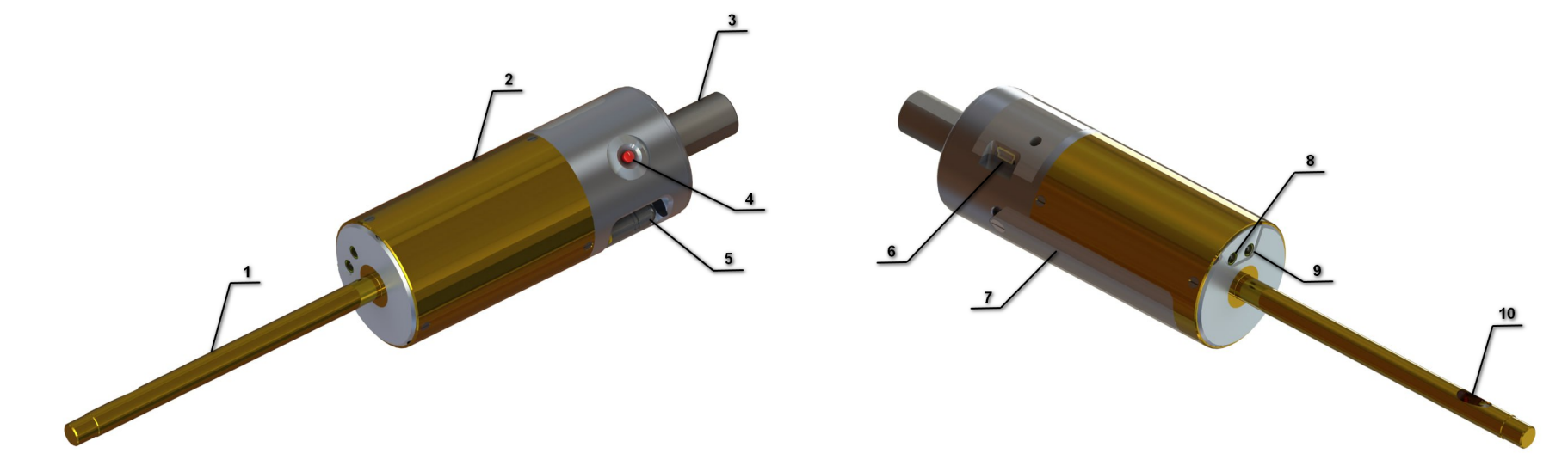

Rysunek 1. RF609-Wi-Fi
- Sonda
- Obudowa
- Trzpień
- Przycisk zasilania
- Antena Wi-Fi
- Złącze ładowarki
- Pokrywa komory akumulatora
- Wskaźnik zasilania
- Wskaźnik komunikacji z tabletem
- Część optyczna czujnika laserowego
Wymiary gabarytowe

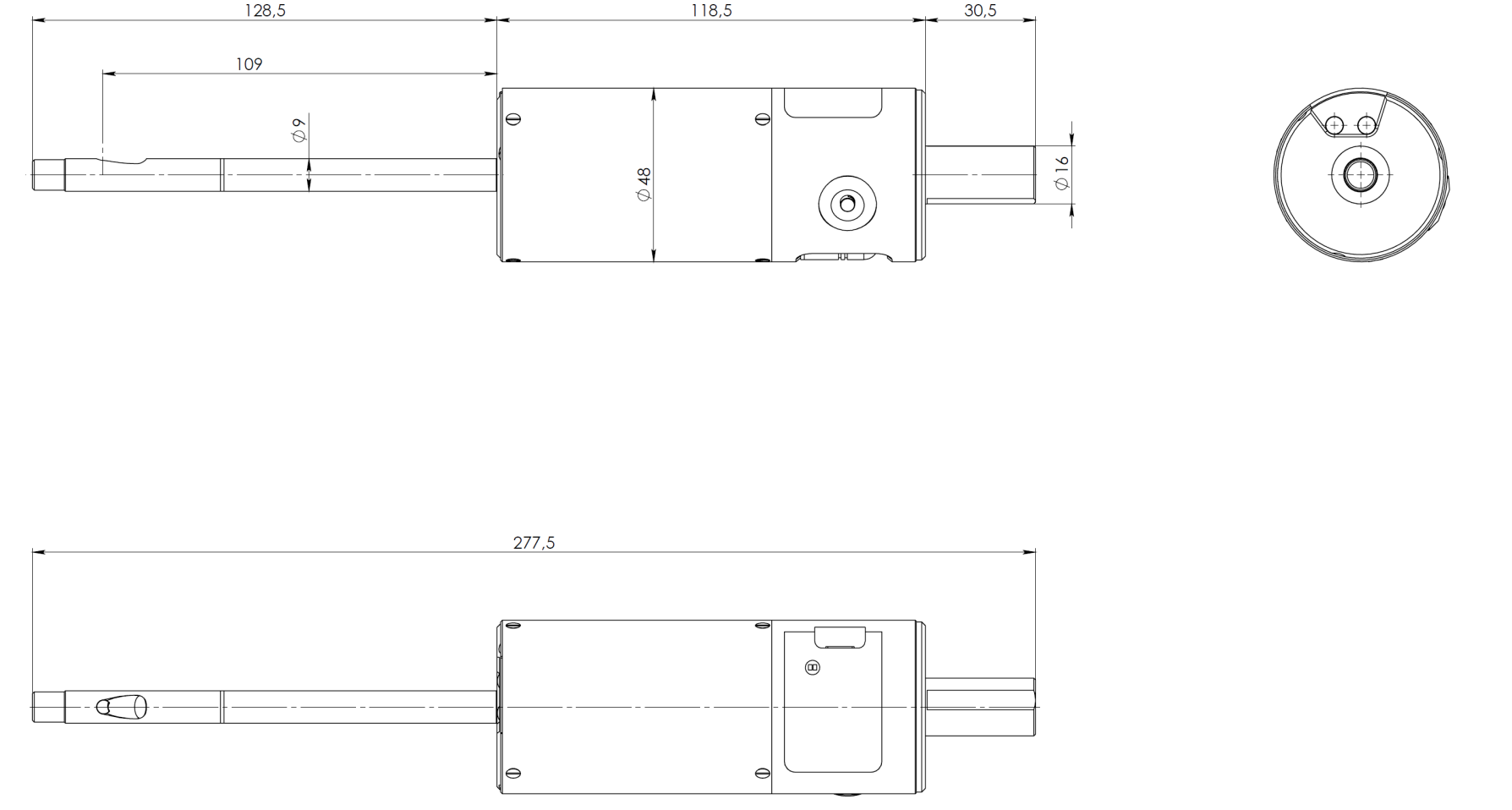

Rysunek 2. RF609-10/20. Wymiary gabarytowe

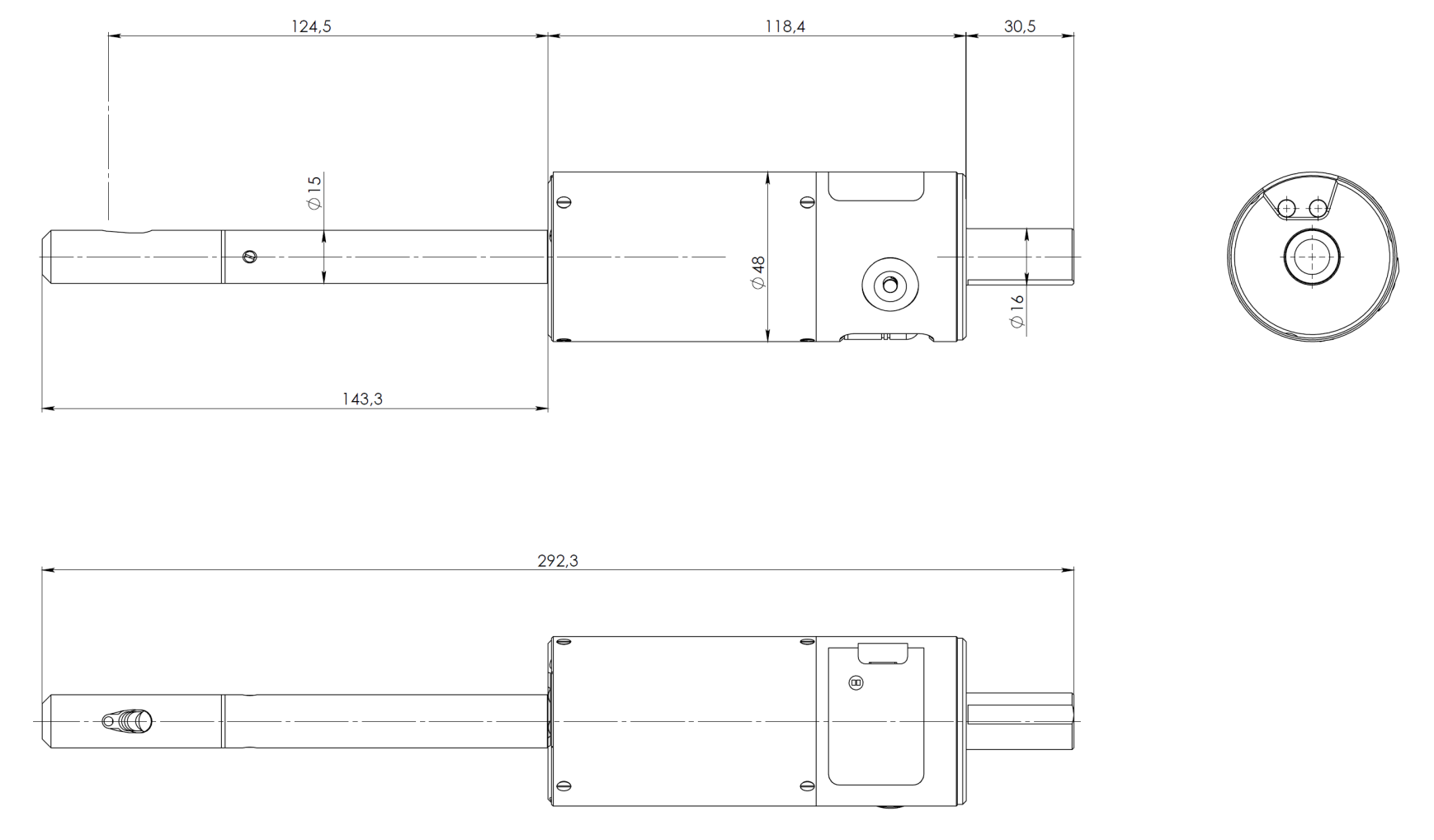

Rysunek 3. RF609-16/45. Wymiary gabarytowe
Główne parametry tabletu przemysłowego:
| Element | Parametr | Wartość |
| Architektura | CPU | Intel cherry trail Z8350, 1.44Ghz-1.92GHz |
| OS | Windows 10 pro | |
| RAM/ROM | 4GB+64GB | |
| Wyświetlacz | Wymiary | 10,1" |
| Rozdzielczość | 1920x1200 | |
| Panel dotykowy | Typ dotyku | Pojemnościowy |
| Interfejsy | Type-A | USB2.0 x1 |
| Type-A | USB.0 x1 | |
| MicroUSB | x1 | |
| RJ45 Ethernet | 10/100/1000M x1 | |
| DB9 RS232 | 9-pinowy port szeregowy x1 | |
| Interfejs zasilania DC | DC 12V 2A x1 | |
| Ochrona | Stopień ochrony | Wodoodporność IP65, lecz w rzeczywistości IP67 wykonanie. Upadek 1.2m, 6 stron |
| Normy certyfikacyjne | Military 810G. EU CE, US FCC | |
| Temperatura pracy | -20°C...60°C | |
| Wbudowany akumulator | Typ akumulatora | Wbudowany wymienny akumulator litowo-jonowy Akumulator polimerowy |
| Pojemność znamionowa | 10500 mAh | |
| Wymiary | patrz rysunek poniżej | |

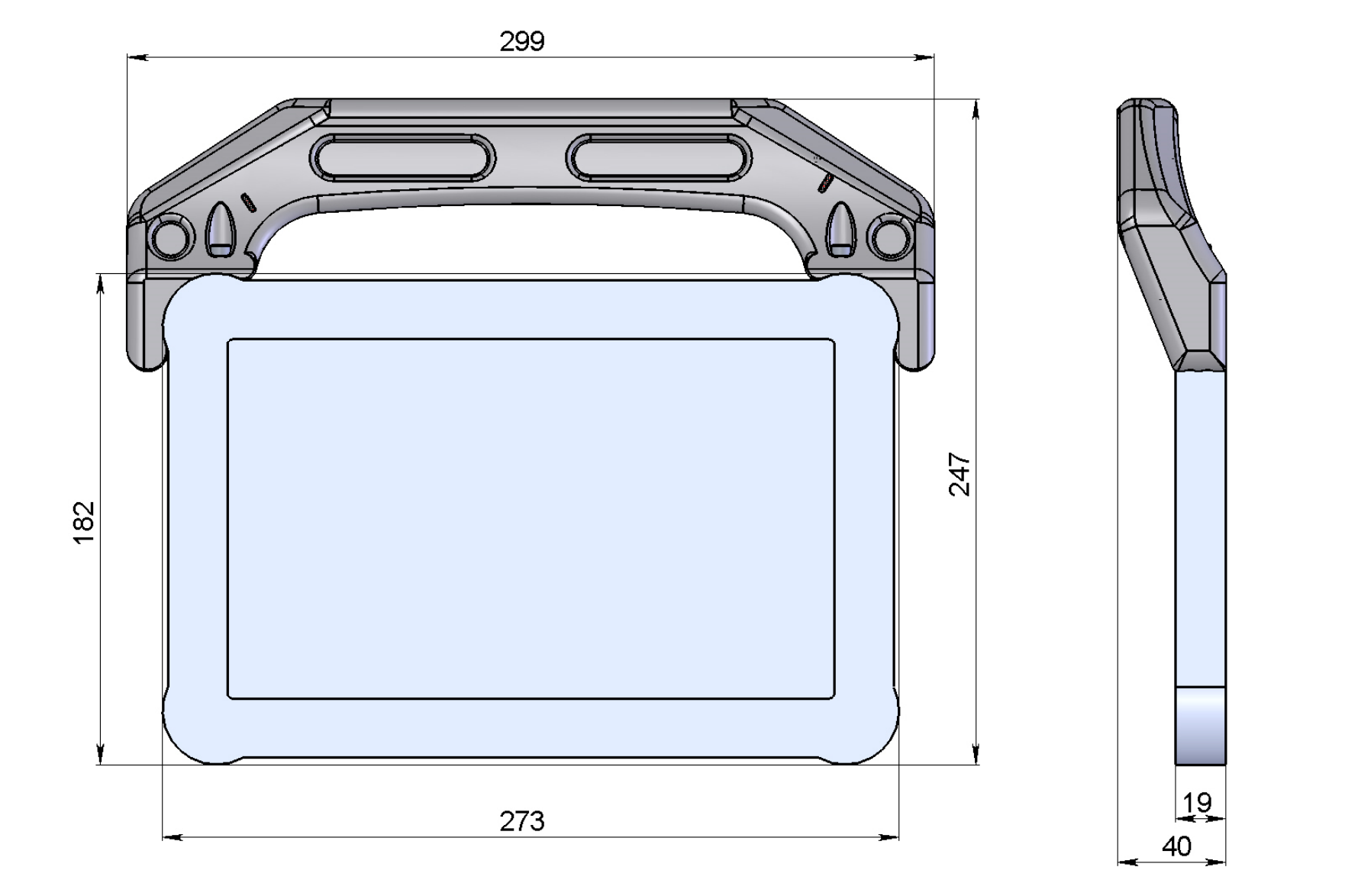

Rysunek 4. Tablet
Działanie systemu opiera się na zasadzie skanowania powierzchni wewnętrznej otworów za pomocą obracającego się laserowego czujnika triangulacyjnego.
Główne elementy systemu:- Laserowe sondy triangulacyjne Seria RF609-Wi-Fi;
- Tablet przemysłowy z oprogramowaniem.
- Laserowa sonda triangulacyjna jest montowana we wrzecionie obrabiarki CNC, patrz rysunek 1.
- Plik CAD kontrolowanego dna sitowego jest wczytywany do programu na tablecie.
- Operator wprowadza prędkość obrotową wrzeciona, prędkość posuwu sondy oraz kolejność pomiaru otworów dna sitowego do programu obrabiarki i programu systemu.
- Tablet jest przełączany w tryb odbioru danych, a na obrabiarce uruchamiany jest program skanowania.
Podczas procesu pomiaru obrabiarka sekwencyjnie, zgodnie z wybranym algorytmem, wprowadza obracającą się sondę laserową do kontrolowanego otworu. Sonda laserowa przesyła dane pomiarowe do tabletu, a oprogramowanie tabletu oblicza parametry geometryczne każdego otworu i wyświetla je w postaci graficznego kodu barwnego. Po zakończeniu pomiarów operator generuje raport.

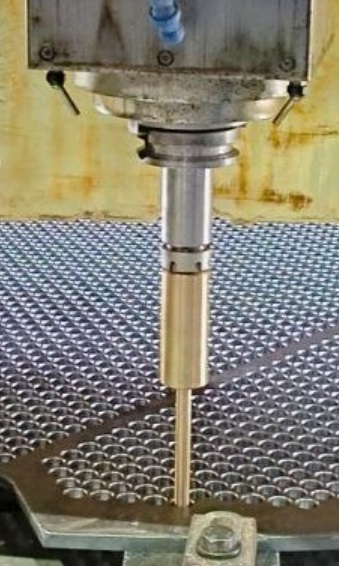

Rysunek 1. Laserowa sonda triangulacyjna jest montowana we wrzecionie obrabiarki CNC
System pomiaru otworów den sitowych Seria RF013
Przykład oznaczenia pozycji przy zamawianiu RF013
RF013-IDmin/IDmax-L
| Symbol | Opis |
| IDmin/IDmax | Zakres pomiarowy, mm. |
| L | Zakres głębokości otworu, mm. |
UWAGA: Błąd pomiaru średnicy zależy od zakresu roboczego sondy i jest określany osobno.
