Czujniki są przeznaczone do bezkontaktowego pomiaru i monitorowania położenia krawędzi (krawędzi) różnych obiektów, takich jak taśmy, płyty, podłoża itp.
Czujnik krawędzi RF659
Głowica pomiarowa
| Typ | RF659 | |
| Odległość między nadajnikiem a odbiornikiem, mm | 30 | |
| Zakres pomiarowy, mm | 7 | |
| Dokładność, µm | ±20 | |
| Powtarzalność, µm | 1 | |
| Zależność temperaturowa | 0,1% zakresu/C° | |
| Źródło światła | LED | |
| Zasilanie, V | 5 | |
| Pobór mocy, W (nadajnik/odbiornik) | 0,5 | |
| Odporność na warunki otoczenia | ||
| Stopień ochrony | IP40 | |
| Drgania | 20g/10…1000Hz, 6 godzin, dla każdej z osi XYZ | |
| Udar | 30g/6 ms | |
| Temperatura pracy, °C |
-10...+60 |
|
| Wilgotność względna, % | 5-95 | |
| Materiał obudowy/okna | aluminium / szkło | |
| Masa z kablem (długość kabla 300 mm), gram | 30 – nadajnik, 30 – odbiornik | |

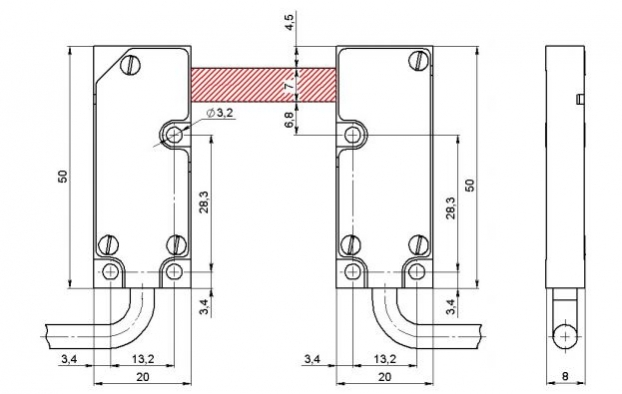

| Wymiary gabarytowe i montażowe | patrz rysunek | |
Kontroler
| Typ | RF301D | |
| Liczba podłączonych głowic (pary "nadajnik" - "odbiornik") | 2 | |
| Cykl aktualizacji wyniku, Hz | 1500 | |
| Wskazanie cyfrowe | dwa pięciocyfrowe wyświetlacze | |
| Rozdzielczość wskazania cyfrowego, µm | 1, 10 | |
| Wyjście cyfrowe | RS485* | |
| Wyjścia analogowe | dwa izolowane kanały, ±5V (±10), obciążenie >10 kOhm | |
| Rozdzielczość wyjść analogowych, µm | 2 | |
| Wyjścia logiczne | osiem izolowanych kanałów npn - otwarty kolektor | |
| Zasilanie, V | 24 | |
| Pobór mocy, W | 1,5 | |
| Materiał obudowy | aluminium | |
| Masa, g | 200 | |

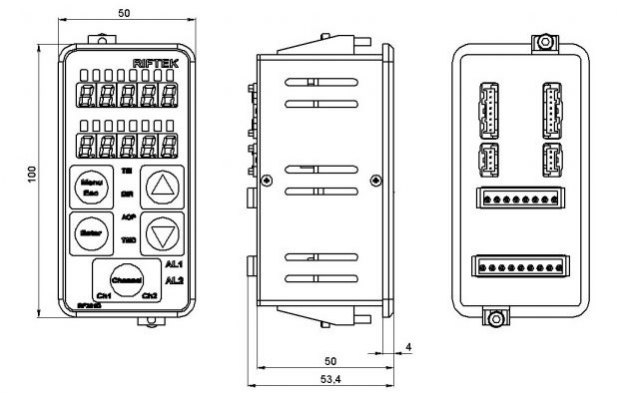

| Wymiary gabarytowe i montażowe | patrz rysunek | |
* - RS485 służy do diagnozowania i konfigurowania kontrolera oraz głowic pomiarowych, a także do aktualizacji oprogramowania

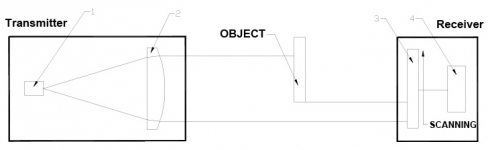

Działanie czujnika opiera się na tzw. zasadzie „cienia”. Czujnik składa się z kontrolera i głowicy pomiarowej, która składa się z dwóch modułów — nadajnika i odbiornika.
Moduł nadajnika składa się z diody LED 1 i soczewki 2. Moduł odbiornika zawiera matrycę fotodetektorów 3.
Promieniowanie diody LED 1 jest kolimowane przez soczewkę 2 i kierowane na matrycę fotodetektorów 3. Po umieszczeniu obiektu w obszarze skolimowanej wiązki utworzony obraz cienia jest skanowany przez matrycę fotodetektorów 3. Kontroler oblicza położenie krawędzi obiektu.
