System przeznaczony jest do bezkontaktowego skanowania i pomiaru średnicy wewnętrznej obiektów posiadających dwa otwory przelotowe o różnej średnicy.
RF096-15/40-50/70
System pomiaru średnicy wewnętrznej otworów stopniowanych
| Nazwa parametru | Wartość | |
| Zakres pomiarowy (1. otwór), mm | 15...40 | |
| Zakres pomiarowy (2. otwór), mm | 50...70 | |
| Dokładność pomiaru, µm | ±0,02 | |
| Dokładność pomiaru, µm | ±0,005 | |
| Rozdzielczość przestrzenna (punkty/obrót) | 6400 | |
| Źródło światła | czerwony laser półprzewodnikowy, długość fali 660 nm | |
| Moc wyjściowa lasera, mW | <1 | |
| Klasa bezpieczeństwa lasera | 2 (IEC60825-1) | |
| Kształt wiązki lasera | Okrągły | |
| Interfejs wyjściowy | Ethernet (UDP) | |
| Zasilanie, V | 9…24 | |
| Pobór mocy, W | 4 (tryb czuwania), 20 (tryb skanowania) | |
| Odporność środowiskowa: | ||
| Stopień ochrony | IP67 | |
| Drgania | 20g/10…1000Hz, 6 godzin, dla każdej z osi XYZ | |
| Udar | 30 g / 6 ms | |
| Dopuszczalne oświetlenie otoczenia, lx | 30000 | |
| Wilgotność względna | 5-95% (bez kondensacji) | |
| Temperatura pracy otoczenia, °C | 0…+45 | |
| Temperatura przechowywania, °C | -20…+70 | |
| Materiał obudowy | aluminium, szkło | |
| Masa (bez kabla), gram | 1500 gramów | |
Działanie systemu pomiaru średnicy wewnętrznej opiera się na skanowaniu powierzchni otworu przez obrotowe czujniki laserowe.
System zawiera dwustopniową głowicę pomiarową z trzema czujnikami laserowymi wewnątrz, Rysunek 1.

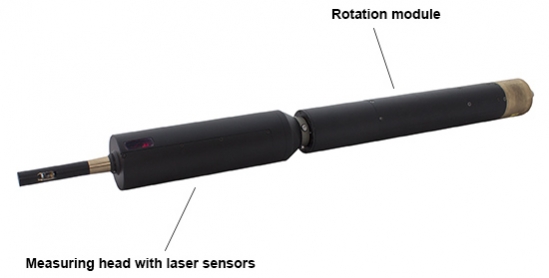

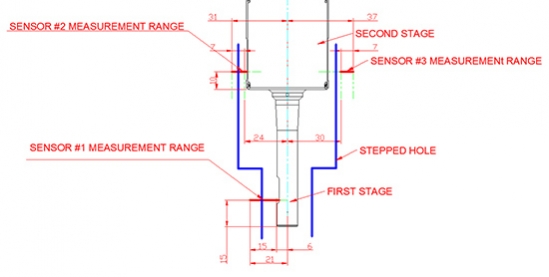

Rysunek 1. Budowa systemu
Pierwszy stopień przeznaczony jest do pomiaru otworów o średnicach 15...40 mm i zawiera jeden czujnik laserowy (czujnik nr 1 na rysunku 1) o zakresie pomiarowym 6...21 mm od osi głowicy..
Drugi stopień przeznaczony jest do pomiaru otworów o średnicach 50...70 mm i zawiera dwa czujniki laserowe (czujniki nr 2 i nr 3) o przesuniętych i zachodzących na siebie zakresach pomiarowych, 24...31 mm i 30...37 mm od osi głowicy.
Głowica pomiarowa zamontowana jest na module obrotowym.
Promieniowanie laserów półprzewodnikowych z czujników jest skupiane na powierzchni obiektu. Promieniowanie odbite przez powierzchnię jest zbierane przez soczewkę wejściową czujników. Obrotowe czujniki laserowe skanują wewnętrzną powierzchnię obiektu, a system przesyła współrzędne biegunowe powierzchni (odległość od osi obrotu mierzoną przez czujniki oraz odpowiadający kąt obrotu) do komputera PC w celu obliczenia wymaganych parametrów geometrycznych.
Wymiary gabarytowe i montażowe systemu pokazano na Rysunku 2.

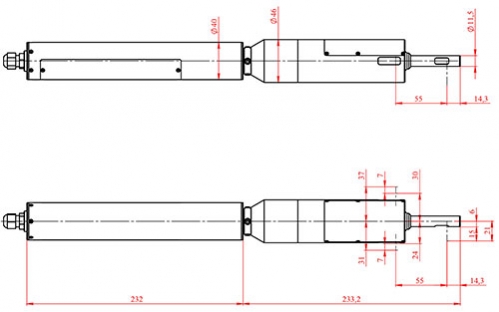

Rysunek 2. Wymiary gabarytowe i montażowe systemu
Informacje o zamówieniu systemu pomiaru średnicy wewnętrznej otworu piasty koła
RF096-D1min/D1max-D2min/D2max
| Symbol | Opis |
| D1min/D1max | Zakres pomiarowy średnicy wewnętrznej (1. otwór), mm |
| D2min/D2max | Zakres pomiarowy średnicy wewnętrznej (2. otwór), mm |
Przykład: RF096-15/40-50/70 – System pomiaru średnicy wewnętrznej otworów stopniowanych RF096, zakres pomiarowy: 15...40 mm (1. otwór), 50...70 mm (2. otwór).
