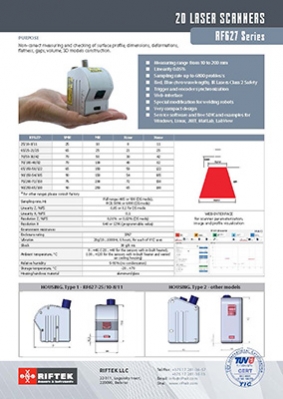

Informacje techniczne można znaleźć w karcie katalogowej.:
W porównaniu z modelem RF625 osiągnęliśmy 2-krotnie lepszą dokładność, 2-krotnie dla pełnego zakresu i 4-krotnie dla ROI (6800 profili/s) wyższą prędkość, a wszystko to w bardzo kompaktowej obudowie.
Oprócz tego, cechy charakterystyczne skanerów to:
- nowy, odporny na wstrząsy obiektyw o wysokiej rozdzielczości,
- 3 wejścia różnicowe do bezpośredniej synchronizacji i 1 wyjście różnicowe do synchronizacji wielu skanerów w standardzie,
- wbudowany interfejs WEB,
- nowe, niezawodne złącza,
- przycisk „Reset”,
- wskaźniki LED.
Instrukcja obsługi i Podręcznik programisty można pobrać z naszej strony internetowej. Darmowe SDK jest również dostępne.
Głównym celem projektu jest nie tylko opracowanie nowego skanera w miejsce przestarzałego RF625, ale stworzenie nowej platformy do szybkiego rozwoju i aktualizacji skanerów 2D i skanerów 3D Snapshot w najbliższej przyszłości.
Ta nowa platforma jest połączeniem- całkowicie nowej elektroniki opartej na wydajnym układzie SoC, który integruje programowalność programową procesora opartego na architekturze ARM z programowalnością sprzętową układu FPGA oraz
- rdzeni IP dla zaawansowanych algorytmów ekstrakcji profili.
Nasze kolejne plany dotyczące platformy to:
| Seria skanerów (wstępnie) | Cechy charakterystyczne | Status / Dostępność (w przybliżeniu) |
|---|---|---|
| RF627 | Zakresy 300, 400, 500, 650, 800, 1000 mm | W fazie rozwoju / grudzień 2018 |
| RF627System | Specjalne skanery do systemu 3DWheel dla pociągów o prędkości do 45 km/h | W produkcji na zamówienie kolei tureckich / grudzień 2018 |
| RF627Weld | Skanery (3 modele) do robotów spawalniczych i pomiaru spoin, z wbudowanym chłodzeniem powietrzem i kolorową kamerą wideo | W produkcji na pierwsze zamówienia / grudzień 2018 |
| Oprogramowanie 3DSeam | Tworzenie modeli 3D spoin oraz automatyczne wykrywanie i rejestracja wad kształtu | W fazie rozwoju na zamówienie spółki akcyjnej „Transneft”, testy wersji beta / grudzień 2018 |
| RF627Smart |
Skaner z wbudowanymi funkcjami pomiarowymi Skaner z wbudowaną funkcją tworzenia i analizy modeli 3D |
W fazie rozwoju / styczeń 2019 W fazie rozwoju / kwiecień 2019 |
| RF629Start | Duża prędkość — 4000 profili/s (pełny zakres), >100000 profili/s (ROI) | W produkcji / luty 2019 |
| RF629Smart |
Skaner o dużej prędkości z wbudowanymi funkcjami pomiarowymi. Skaner z wbudowaną funkcją tworzenia i analizy modeli 3D |
W fazie rozwoju / kwiecień 2019 W fazie rozwoju / maj 2019 |
| RF629Road | Duża prędkość (patrz wyżej), specjalna konstrukcja do pomiaru tekstury nawierzchni | W produkcji / luty 2019 |
| RF629Wide | Duża prędkość, specjalna konstrukcja z bardzo szeroką linią lasera do skanowania nawierzchni i tuneli | W fazie rozwoju / kwiecień 2019 |
| RF630 | Skaner ręczny z wbudowanym wyświetlaczem, kamerą wideo, enkoderem i oprogramowaniem pomiarowym do pomiaru spoin | W fazie rozwoju / kwiecień 2019 |
Dzięki wspólnej platformie skanery RF627 mogą być zdalnie aktualizowane do wersji RF627Smart.
Pragniemy zauważyć, że nadal istnieje możliwość utrzymania istniejących systemów opartych na RF625, ponieważ skanery RF627 obsługują protokoły RF625 i mogą być zaimplementowane z zakresem pomiarowym i w obudowie skanerów RF625 z linii Standard i Special. Nie zalecamy używania skanerów RF625 w nowych projektach, ale w przypadku konieczności wymiany dowolnego skanera z serii RF625, możemy to zrobić.
Dostępna jest szczegółowa instrukcja obsługi tutaj.
