Maszyna została opracowana na zamówienie największego koncernu i jest przeznaczona do precyzyjnego pomiaru parametrów geometrycznych (średnic, owalności i stożkowatości) części typu wał.
Obszar zastosowania maszyny: produkcja wielkoseryjna. Miejsce instalacji: linia produkcyjna lub laboratorium.

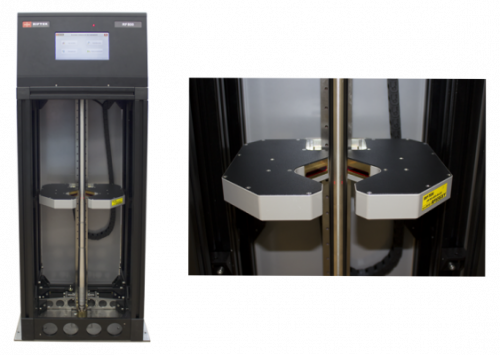

Maszyna zawiera wbudowany komputer oraz dwuosiowy mikrometr optyczny RF656XY-35, umieszczony na systemie przesuwu liniowego w celu dokonywania pomiarów na całej długości wału.
Główne cechy maszyny to:
| Parametr | Wartość | |
|---|---|---|
| Długość wału, mm | 160...750 | |
| Średnica wału, mm | 5...30 | |
| Dokładność pomiaru, µm | ±1 | |
| Czas pomiaru wału o maksymalnej długości, s | 20 | |
| Sortowanie “OK”-“NOK” | Tak | |
| Możliwość sortowania według grup | Tak | |
Uwaga: Parametry maszyny mogą zostać zmienione do konkretnego zadania.
Sześć maszyn zostało już zainstalowanych w warsztatach klienta, pracują w trybie 24/7 i przyczyniły się do poprawy jakości produktów.
Dostępna jest szczegółowa instrukcja obsługi tutaj.
Film demonstracyjny jest dostępny tutaj.
