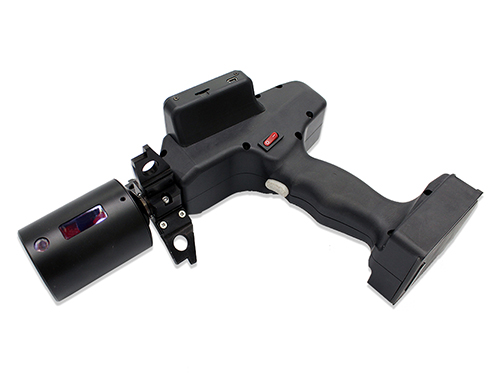

Ręczny przyrząd pomiarowy średnicy wewnętrznej
Projekty te są kontynuacją naszych prac nad rozwiązywaniem powszechnych wyzwań związanych z pomiarami średnicy wewnętrznej.
Zasada działania urządzenia opiera się na skanowaniu wewnętrznej powierzchni rury za pomocą obrotowej głowicy laserowej.
Przyrząd pomiarowy działa w następujący sposób: operator wprowadza głowicę laserową do rury i umieszcza wsporniki przyrządu na jej końcu. Po naciśnięciu przycisku „Pomiar” głowica laserowa zaczyna się obracać, czujnik laserowy skanuje wewnętrzną powierzchnię rury, a wbudowany kontroler odbiera współrzędne biegunowe powierzchni (odległość od osi obrotu zmierzoną przez czujnik laserowy i odpowiadający jej kąt obrotu zmierzony przez enkoder). Kontroler oblicza wymagane parametry (średnicę minimalną, maksymalną i średnią, okrągłość), wyświetla je i pokazuje wynik OK / NOK zgodnie z określonymi tolerancjami. Dane pomiarowe mogą być gromadzone w pamięci przyrządu i przesyłane do bazy danych na komputerze PC.
Urządzenie posiada następujące parametry, które mogą być zmienione na życzenie (minimalna mierzalna średnica = 9 mm):
| Parametr | Wartość | |
|---|---|---|
| Zakres pomiaru ID, mm |
100…250 |
|
|
Dokładność pomiaru, mm |
±0,05 | |
| Głębokość pomiaru, mm |
87 |
|
|
Czas pomiaru, s |
2 |
|
|
Liczba czujników laserowych |
2 | |
Dostępna jest szczegółowa instrukcja obsługi tutaj.
Film demonstracyjny jest dostępny tutaj.
