Powierzchnia wewnętrzna dużych obiektów podlega zużyciu podczas eksploatacji. Aby zapobiec awariom, konieczne jest okresowe monitorowanie stopnia zużycia. Do tej pory tego rodzaju kontrola jest prowadzona ręcznymi przyrządami pomiarowymi, ale takie pomiary są bardzo czasochłonne, nie są zaawansowane technologicznie i nie dostarczają wymaganej ilości wiarygodnych informacji.
Celem tego projektu jest stworzenie zautomatyzowanego systemu do pozyskiwania pełnego modelu 3D wewnętrznej powierzchni dużych obiektów i obliczania zużycia z wysoką rozdzielczością i dokładnością.
Konstrukcja maszyny:

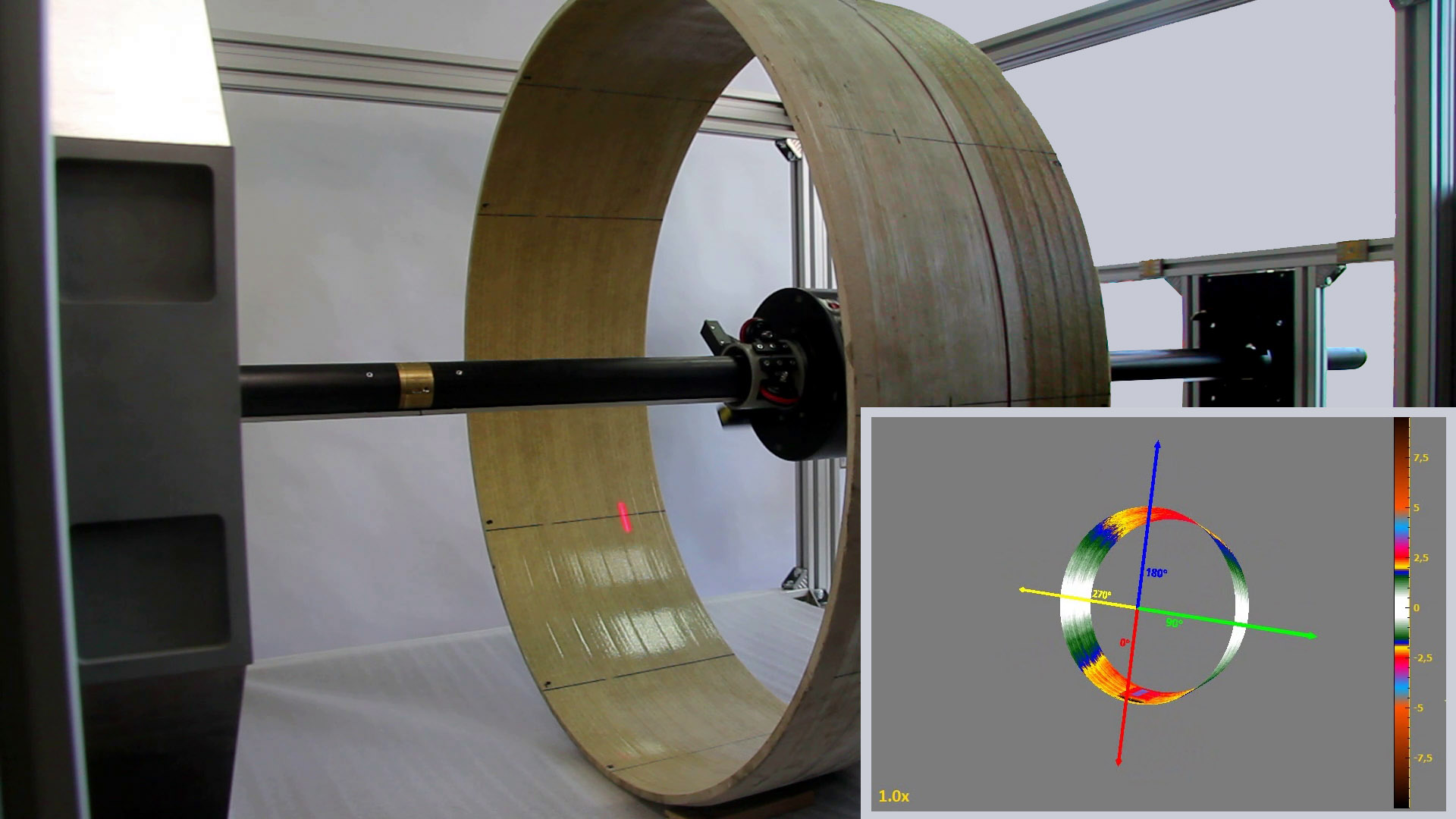

Zaproponowaliśmy skanowanie wewnętrznej powierzchni dużych obiektów za pomocą obrotowego czujnika laserowego. Cechą wyróżniającą system jest zastosowanie prowadnicy z włókna węglowego umieszczonej wzdłuż osi pieca, wzdłuż której porusza się czujnik laserowy.
Główne parametry (mogą być zmienione na życzenie):
| Parametr | Wartość | |
|---|---|---|
| Głębokość skanowania, mm |
2000 |
|
| Mierzone średnice, mm | 440…1440 | |
| Dokładność pomiaru średnicy wewnętrznej, mm | ±0,5 | |
