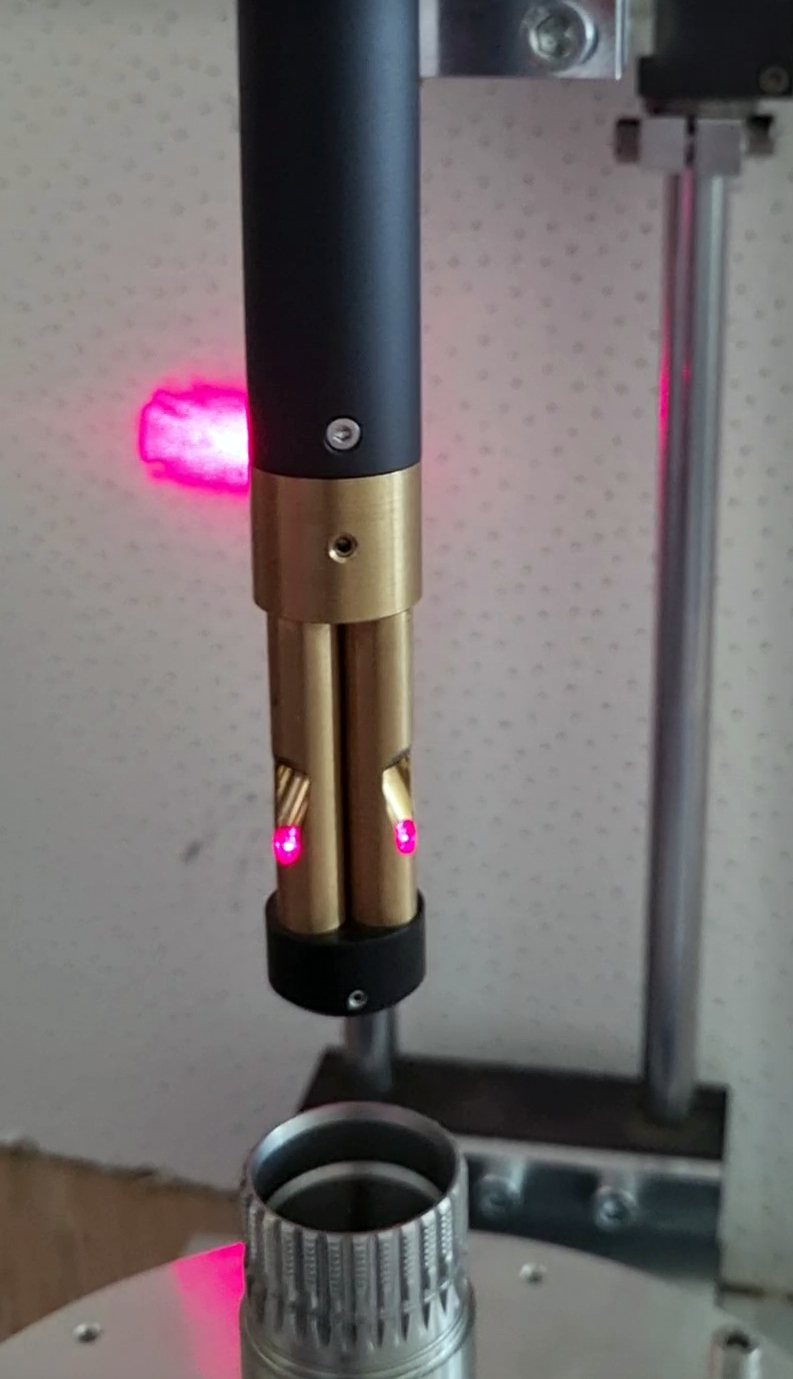

Ten projekt kontynuuje nasze prace nad rozwiązywaniem powszechnych problemów z pomiarem średnicy wewnętrznej . Nowa bezkontaktowa głowica pomiarowa jest przeznaczona do precyzyjnych pomiarów otworów o małej średnicy. Głowica jest zespołem trzech czujników serii RF609 umieszczonych na obwodzie w jednej obudowie pod kątem 120 stopni do każdego. To właśnie to rozwiązanie pozwoliło nam osiągnąć mikronową precyzję, submikronową powtarzalność i dużą prędkość pomiarów.
Specyfikacja techniczna:
| Parametr | Wartość | |
|---|---|---|
|
Zakres pomiaru ID, mm |
21…27 |
|
|
Dokładność pomiaru średnicy wewnętrznej, mm |
±0,002 | |
|
Prędkość pomiaru, otworów na sekundę |
2000 |
|
|
Głębokość pomiaru |
na życzenie |
|
Opracowana głowica pomiarowa jest z powodzeniem stosowana przez naszych klientów do automatyzacji pomiaru średnicy wewnętrznej tulei. Specyfikacja czujnika może zostać zmieniona na życzenie.
Szczegółowa instrukcja obsługi systemu jest dostępna tutaj.
Wideo demonstracyjne tutaj.
