Z przyjemnością przedstawiamy nową generację naszej maszyny pomiarowej przeznaczonej do kontroli sit szczelinowych. Sita szczelinowe, zwane również sitami Johnsona lub profilami klinowymi, są przeznaczone do budowy wysokiej jakości studni wodnych, naftowych, gazowych i innych urządzeń filtracyjnych. Jednym z głównych parametrów charakteryzujących jakość sita jest stałość szczeliny między drutami na całej jego długości. Obecnie pomiary szczelin są wykonywane głównie ręcznie za pomocą szczelinomierzy, co jest niezwykle nieefektywne i niewiarygodne. Nasza maszyna umożliwia w pełni zautomatyzowaną, bezkontaktową kontrolę, gwarantując najwyższy poziom jakości produktu.
Konstrukcja maszyny:

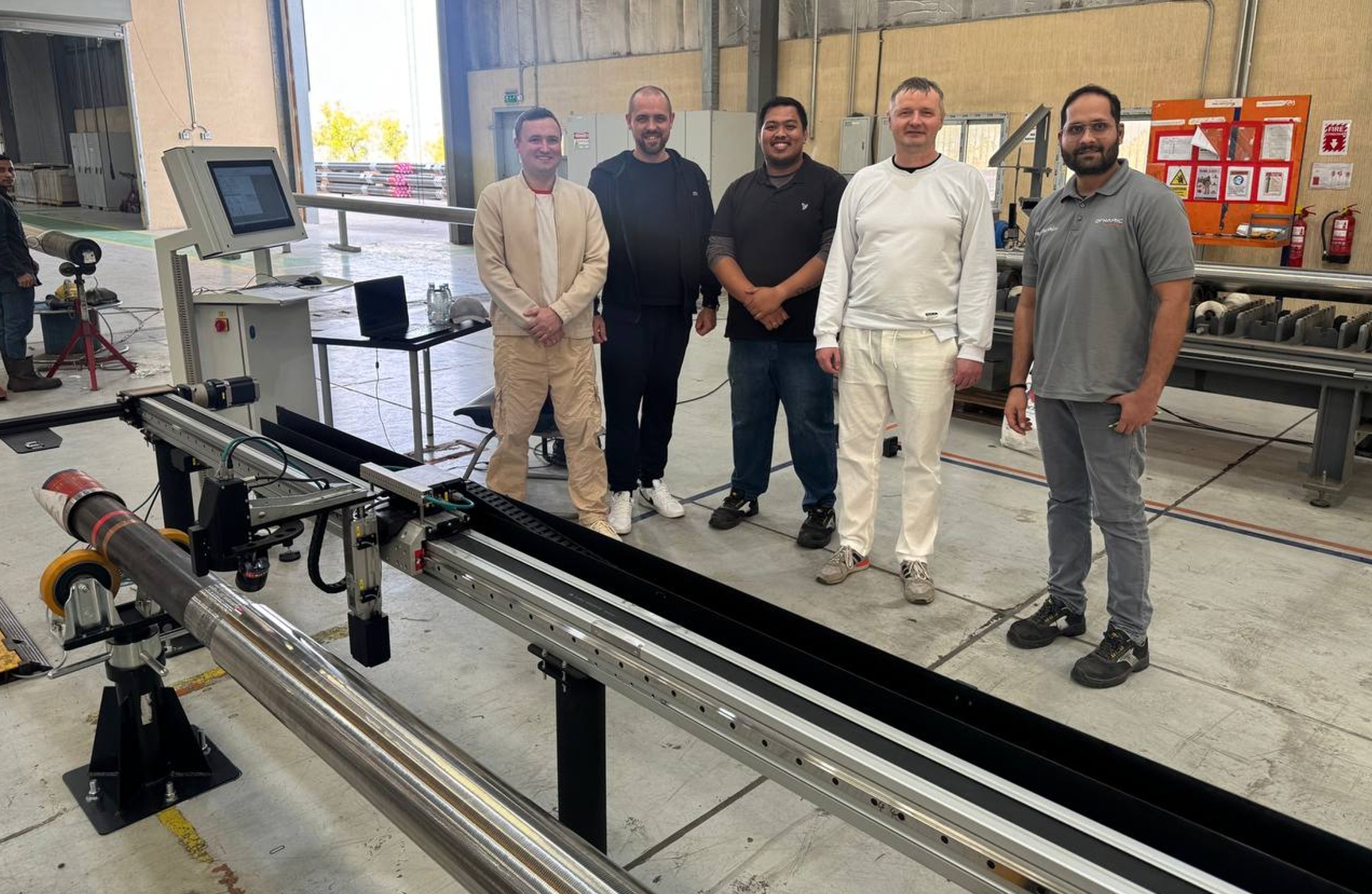

Maszyna składa się z ramy, na której umieszczony jest system ruchu liniowego, obecnie o długości 12 m w porównaniu do 8 m w poprzednim modelu. Na wózku systemu ruchu liniowego zainstalowana jest kamera przemysłowa ze specjalnym oświetleniem LED. W porównaniu z poprzednim modelem zwiększyliśmy zakres autofokusa, poprawiliśmy charakterystykę oświetlenia i zmieniliśmy położenie kamery, co znacznie zwiększyło kontrast obrazu, a w rezultacie poprawiło dokładność i powtarzalność pomiarów. W skrajnym położeniu wózka, poza kontrolowanym sitem, zainstalowany jest wzorzec kalibracyjny. Maszyna jest zasilana i sterowana za pomocą komputera centralnego z wykorzystaniem specjalistycznego oprogramowania.
Zasada działania:
Sito jest umieszczane na rolkach bazowych zainstalowanych wzdłuż maszyny. Kamera przemysłowa jest umieszczona w taki sposób, że jej pole widzenia znajduje się w przekroju diametralnym sita. Kamera porusza się wzdłuż sita i rejestruje obraz jego powierzchni. Przed rozpoczęciem skanowania sita system jest automatycznie kalibrowany poprzez pomiar wbudowanego wzorca. Oprogramowanie analizuje otrzymane obrazy i oblicza wymiary szczelin. Proces jest powtarzany dla różnych położeń sita, które jest stopniowo obracane wokół własnej osi.
Główne parametry (mogą być zmienione na życzenie):
| Parametr | Wartość | |
|---|---|---|
|
Długość kontrolowanych filtrów, do, m |
12 |
|
|
Mierzone szczeliny, mm |
0,05…2 | |
| Dokładność pomiaru, mm |
±0,01 |
|
| Prędkość pomiaru, mm/s |
100 |
|
Szczegółowa instrukcja obsługi systemu jest dostępna tutaj.
Wideo demonstracyjne tutaj.
